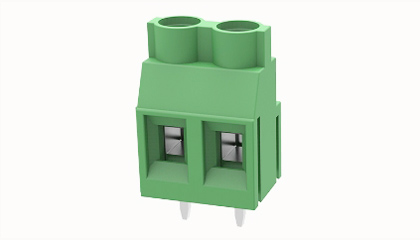

MX762-7.62
固定接线端子，标称工作电流: 32A，额定电压（III/2）630V，额定横截面：0.2-4.0mm²，针距：7.62mm，接线方式：带压线框的螺钉连接，颜色：绿色，触点表面：锡
颜色
线数
- 02p
- 02p
- 03p
- 03p
- 总览
- 技术数据
- 认证
- 商业数据
- 下载
产品优势
☑ 固定螺钉连接技术，安全可靠☑ 通过侧面的锁扣可以组合不同位数
☑ 通用型安装方式，确保设备设计的高度灵活性
- 3D模型
- 焊接数据
- 接线容量
- 电气参数UL
- 电气参数IEC
- 装置属性
- 材料数据
- 机械测试
- 环境数据
焊接数据
| 焊接方式 | 波峰焊/手工焊 |
接线容量
| 硬导线横截面 | 1.5~4.0mm² |
| 柔性导线横截面 | 1.5~4.0mm² |
| 可连接导线横截面 | 26~10AWG |
| 扭矩 | 0.5N.m |
| 剥线长度 | 8mm |
电气参数UL
| 额定电压(B) | 300V |
| 额定电压(D) | 300V |
| 额定电流(B) | 30A |
| 额定电流(D) | 10A |
电气参数IEC
| 额定电压 | 630V |
| 额定电流 | 32A |
| 额定电压(III/2) | 630V |
| 额定工频电压(1min) | 2.5KV |
装置属性
| 安装类型 | 焊板 |
| 针脚排列 | 单排直线排列 |
| 连接方式 | 螺钉连接 |
| 螺钉头驱动方式 | 一字螺丝刀 |
| 螺纹 | M3 |
| 是否插拔 | 否 |
| 间距 | 7.62mm |
| 位数 | 2 |
| 层数 | 1 |
材料数据
| 环保事项 | 符合REACH/RoHS |
| 接触件材料 | 铜合金 |
| 接线点金属表面 | 镀锡 |
| 绝缘材料 | PA66 |
| 绝缘材料组 | Ⅰ |
| 阻燃等级 | UL94V-0 |
机械测试
| 测试规范 | UL1059/IEC60998 |
环境数据
| 环境温度（运行） | -40℃~105℃ |
| 订货号 | 10050000779 |
| 包装单位 | 100 |
| 最小订货量 | |
| 产品重量（不含包装） | 5.24 |
