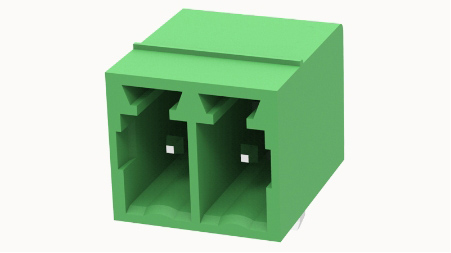

MX15EDGR-3.81
插拔式连接器，标称电流：8A.额定电压（II/2）：300V，针距：3.81mm，颜色：绿色，触点表面：锡
颜色
线数
- 02p
- 03p
- 04p
- 05p
- 06p
- 07p
- 08p
- 09p
- 10p
- 11p
- 12p
- 13P
- 14p
- 15p
- 16p
- 18p
- 总览
- 技术数据
- 认证
- 商业数据
- 下载
产品优势
☑ 通用型安装方式，确保设备设计的高度灵活性☑ 插拔方向垂直于PCB
- 3D模型
- 焊接数据
- 电气参数UL
- 电气参数IEC
- 装置属性
- 材料数据
- 机械测试
- 环境数据
焊接数据
| 焊接方式 | 波峰焊/手工焊 |
电气参数UL
| 额定电压(B) | 300V |
| 额定电压(D) | 300V |
| 额定电流(B) | 15A |
| 额定电流(D) | 10A |
电气参数IEC
| 额定电压 | 150V |
| 额定电流 | 4A |
| 额定电压(III/2) | 150V |
| 额定工频电压(1min) | 4KV |
装置属性
| 安装类型 | 焊板 |
| 针脚排列 | 单排直线排列 |
| 连接方向 | 90° |
| 是否插拔 | 是 |
| 间距 | 3.81mm |
| 位数 | 2 |
| 层数 | 1 |
材料数据
| 环保事项 | 符合REACH/RoHS |
| 接触件材料 | 铜合金 |
| 接线点金属表面 | 镀锡 |
| 绝缘材料 | PA66 |
| 绝缘材料组 | Ⅰ |
| 阻燃等级 | UL94V-0 |
机械测试
| 测试规范 | UL1059/IEC60998 |
环境数据
| 环境温度（运行） | -40℃~105℃ |
| 订货号 | 10050000779 |
| 包装单位 | |
| 最小订货量 | |
| 产品重量（不含包装） | 7.719 |
