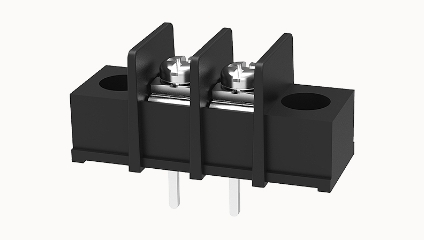

MX25SM-7.62
单层PCB栅栏端子，标称电流：20A，额定电压（UL）：300V，额定横截面：22~14AWG，针距：7.62mm，颜色：黑色，触点表面：锡
颜色
线数
- 02p
- 03p
- 04p
- 05p
- 06p
- 07p
- 08p
- 09p
- 10p
- 11p
- 12p
- 总览
- 技术数据
- 认证
- 商业数据
- 下载
产品优势
☑ 螺钉连接方式，可在全球范围内使用☑ 栅栏式接线结构，连接稳定可靠
☑ 焊板安装，可实现设备与PCB的电气连接
- 3D模型
- 焊接数据
- 接线容量
- 电气参数UL
- 电气参数IEC
- 装置属性
- 材料数据
- 机械测试
- 环境数据
焊接数据
| 焊接方式 | 波峰焊/手工焊 |
接线容量
| 硬导线横截面 | 0.75~1.5mm² |
| 柔性导线横截面 | 0.75~1.5mm² |
| 可连接导线横截面 | 22~10AWG |
| 扭矩 | 0.5N.m |
| 剥线长度 | 6mm |
电气参数UL
| 额定电压(B) | 300V |
| 额定电压(D) | 300V |
| 额定电流(B) | 20A |
| 额定电流(D) | 20A |
电气参数IEC
| 额定电压 | 300V |
| 额定电流 | 20A |
| 额定电压(III/2) | 300V |
| 额定工频电压(1min) | 2KV |
装置属性
| 安装类型 | 焊板 |
| 针脚排列 | 单排直线排列 |
| 连接方式 | 螺钉连接 |
| 螺钉头驱动方式 | 十一字螺丝刀 |
| 螺纹 | M3 |
| 是否插拔 | 否 |
| 间距 | 7.62mm |
| 位数 | 5 |
| 层数 | 1 |
材料数据
| 环保事项 | 符合REACH/RoHS |
| 接触件材料 | 铜合金 |
| 接线点金属表面 | 镀锡 |
| 绝缘材料 | PA66 |
| 绝缘材料组 | Ⅰ |
| 阻燃等级 | UL94V-0 |
机械测试
| 测试规范 | UL1059/IEC60998 |
环境数据
| 环境温度（运行） | -40℃~105℃ |
| 订货号 | 10050000779 |
| 包装单位 | 100 |
| 最小订货量 | |
| 产品重量（不含包装） |
